組成：?

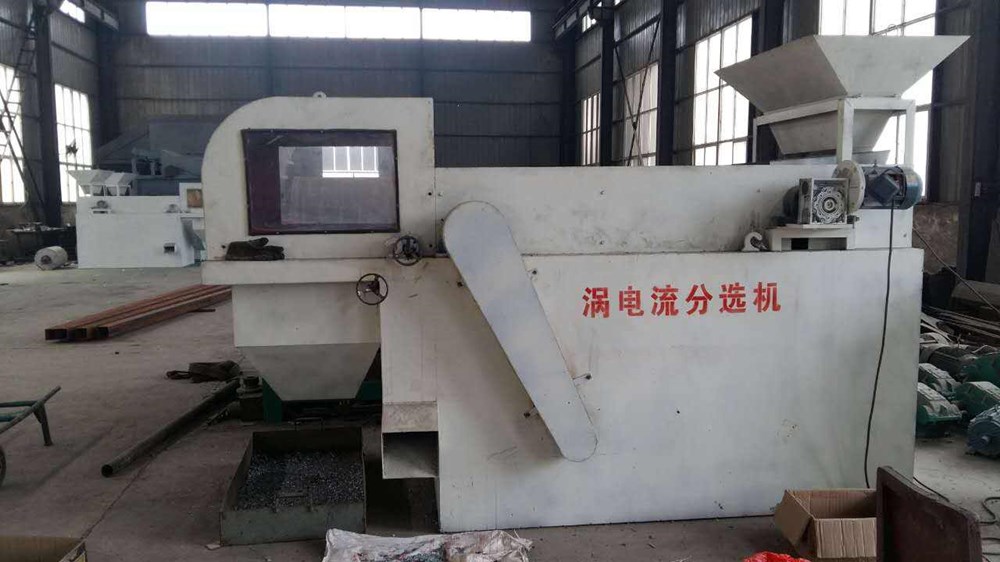

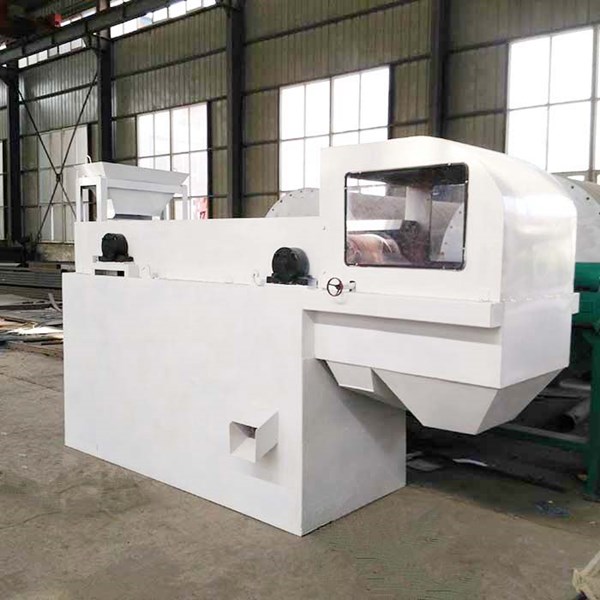

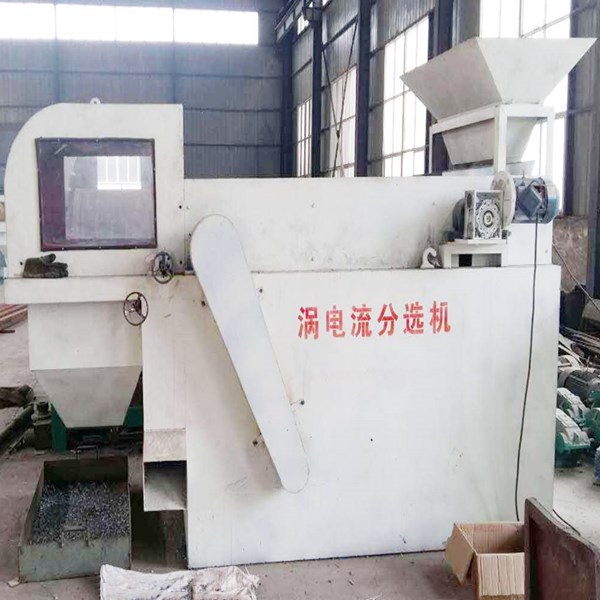

LECS型渦流分選機可分為分選機主體和控制柜兩部分;主體部分主要由磁滾筒(包括驅動裝置)、物料輸送系統(包括物料輸送帶、輸送帶驅動滾筒及減速電機)、分料裝置(包括分料箱）、機架及罩體等部分構成。

2.1分選機主體

a.磁滾筒系統是分選機的核心部件，它是產生交變磁場的源泉，由永磁體、導磁內筒、傳動外筒及驅動系統組成，通過電氣控制柜調整驅動系統的轉速大小，從而實現分選不同種類的物料。

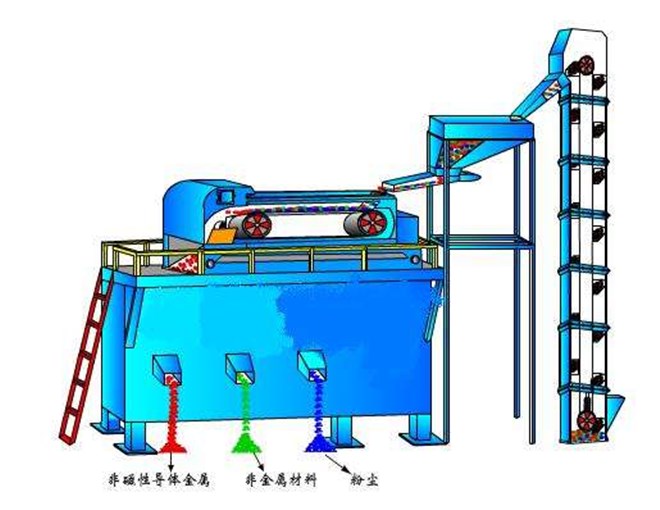

b.物料輸送系統由輸送皮帶、傳動滾筒及減速電機組成。輸送帶將物料送入分選區域，有色金屬物料被分離出去，從有色金屬物料出口排出;非金屬物料剩在輸送帶上，從皮帶末端落下，由非金屬物料出口排出。

c.分料裝置部分由有色金屬料箱、非金屬料箱和分料板(安裝在機架上，由金屬和非金屬兩部分組成，靠近磁滾筒端為非金屬材質)組成;通過調整分料板角度及金屬和非金屬分料板的相對位置，可達到最佳的分離效果。

d.機架為型鋼焊接而成的結構架，支撐起整個設備，永磁滾筒、物料輸送系統分別安裝在機架上；罩體起防護作用，用于操作者和設備的安全防護。

2.2分選機控制部分

分選機控制部分主要采用變頻器調速來實現。

通過改變電機頻率可以實現調速，以控制頻率為目的的變頻器，是作為電機調速設備的優選設備。通過調整皮帶或磁輥轉速并配合振動給料機的給料速度，保證分選工作順利進行，提高分選效率。

2.3分選機的特點

a.渦流分選機對多種非磁性金屬分選效果優良，不僅具備普通渦流分選機分選大粒度物料的性能，對目前行業中較難實現的小粒度物料分選也具有非常理想的效果。

b.適應性強，機械結構可靠。具有磁場交變頻率高(可調節)、分選效率高、噪音低的特點。

c.渦流分選設備的磁輥有同心式和偏心式兩種，用戶可根據現場工作條件及分選效果要求選擇相應的磁體轉筒。渦電流分選機可隨物料狀況不同，經調整輸送機的速度、磁極滾輪的轉速及下料隔板的位置，達到最佳的物料分選效果。偏心式磁體系統還可根據物料不同而調整磁極的中心位置，使有色金屬能以最適宜的角度跳離，獲得最佳的分選效果。

技術參數：
